检验| 起重机检验标准与方法

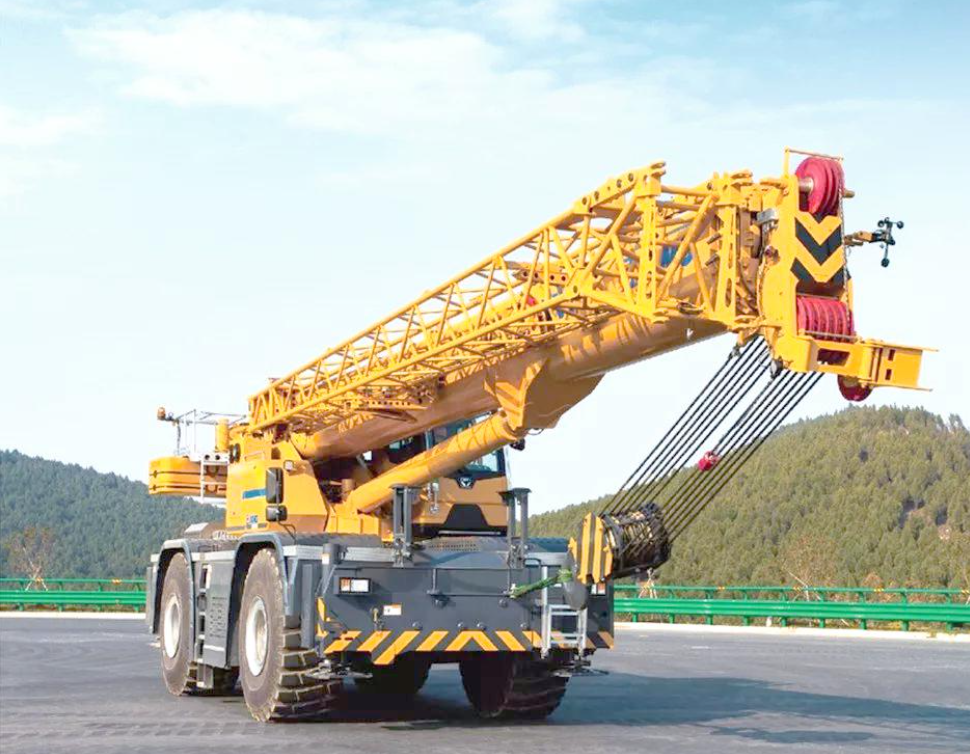

一、检验分类与实施要求

1. 检验类别体系

• 目测检查：覆盖所有可见部件的外观与结构完整性检查

• 参数测量：采用精密仪器对32项关键运行参数进行量化检测

• 载荷试验：包含5个递进式测试阶段（空载→额载→静载→动载→稳定性）

• 噪声测试：按ISO 4871标准进行声压级测量

2. 抽样管理规范

• 批量生产抽样：

  • 首台必检+3%批次抽检

  • 特殊机型100%全检

• 单台定制设备：

  • 分阶段驻厂检验

  • 关键节点见证测试

3. 检测设备要求

• 计量器具：

  • 激光测距仪精度±1mm

  • 扭矩扳手精度±3%

  • 振动分析仪带宽0-10kHz

• 载荷装置：

  • 标准试块精度±0.5%

  • 电子吊秤等级OIML R60 Class III

二、目测检查技术标准

1. 结构件检查

• 金属结构：

  • 焊缝UT检测覆盖率≥20%

  • 高强螺栓扭矩偏差≤±5%

  • 腐蚀面积≤构件表面积的5%

• 机械部件：

  • 钢丝绳断丝数＜总丝数10%

  • 滑轮槽底磨损≤壁厚20%

  • 制动片厚度≥原厚度50%

2. 安全装置验证

• 电气系统：

  • 绝缘电阻≥1MΩ（1000V兆欧表）

  • 急停按钮响应时间≤0.5s

• 限位装置：

  • 起升限位重复精度±50mm

  • 行程限位器动作误差≤1%

3. 文件审查要点

• 技术文件：

  • 设计计算书（FEA报告）

  • 材料证明（力学性能检测）

  • 焊接工艺评定（WPS/PQR）

• 资质文件：

  • 特种设备制造许可证

  • 无损检测人员资质

  • 防爆认证（适用场合）

三、性能参数检测标准

1. 运动参数测量

• 速度特性：

  • 起升速度偏差≤标称值±5%

  • 大车行走同步差≤2%

  • 回转速度波动率≤3%

• 定位精度：

  • 重复定位误差±10mm

  • 制动滑移量≤1%行程

2. 结构参数验证

• 几何尺寸：

  • 跨度公差±5mm（L≤30m）

  • 轮距偏差≤±3mm

  • 轨道直线度≤1/1000

3. 安全间隙检查

• 最小安全距离：

  • 摆动余量≥300mm

  • 电气间隙≥10mm

  • 维修通道宽度≥500mm

四、载荷试验规范

1. 分级试验程序

• 空载试验：

  • 各机构全程运行≥5分钟

  • 控制系统响应测试

• 额载试验：

  • 100%Pn工况下3次完整作业循环

  • 结构变形监测（应变片布置）

2. 极限载荷测试

• 静载试验：

  • 125%Pn悬停10分钟

  • 永久变形量≤0.1%L

• 动载试验：

  • 110%Pn冲击载荷测试

  • 制动减速度0.2-0.5m/s²

3. 稳定性验证

• 倾覆试验：

  • 最不利工况组合

  • 安全系数≥1.25（GB/T 3811）

  • 支腿沉降量≤5mm

五、特殊检测项目

1. 疲劳性能评估

• 应力测试：

  • 热点部位应变测量

  • 动态应力幅值记录

• 寿命预测：

  • 基于Miner准则计算

  • 关键焊缝FAT等级验证

2. 环境适应性

• 气候测试：

  • -20℃低温启动

  • 50℃高温连续运行

• 防腐检测：

  • 盐雾试验≥500h

  • 涂层厚度≥120μm

3. 智能功能验证

• 自动化测试：

  • 定位精度±5mm

  • 防摇控制（残余摆角≤1°）

• 远程监控：

  • 数据刷新率≥1Hz

  • 故障诊断准确率≥95%

六、检验文件体系

1. 报告编制要求

• 数据记录：

  • 原始数据保留≥10年

  • 关键测试视频存档

• 结论判定：

  • 依据GB/T 5905-2023

  • 分项合格判定原则

2. 认证标识

• 强制认证：

  • TSG Q7002-2019

  • CE认证（EN 13000）

• 自愿认证：

  • ISO 4310

  • AWS D14.1

本规范实施需配合起重机设计规范GB/T 3811-2008。对于超大型起重机（起重量≥100t），应增加风载测试（按EN 1991-1-4）和地震工况分析。建议采用数字化检验系统，实现检测数据实时上传与AI分析。
